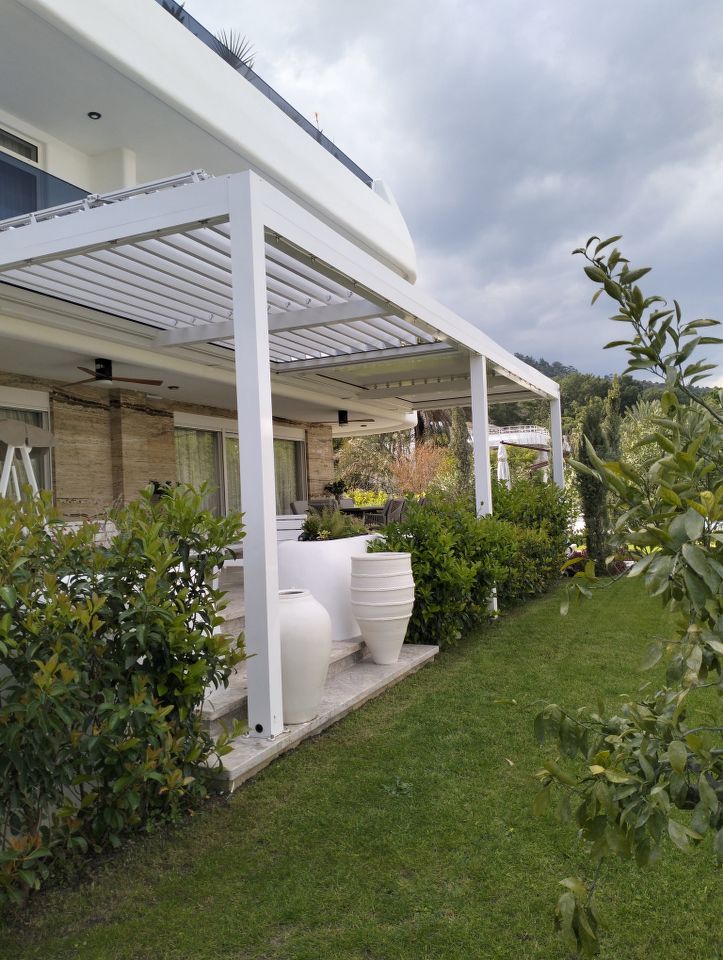

Bioklimatische automatische versenkbare Deckensysteme sind so konzipiert, dass sie mit allen Räumen kompatibel sind. Mit seinem leisen Betrieb, Wärme- und Schalldämmung und 100% Wasserbeständigkeit ist es ein Nebel, den Sie bequem auf Ihren Terrassen, Cafés, Wintergärten, sogar auf den Wohnzimmerdächern Ihrer Einfamilienhäuser verwenden können.

BIOLOGISCHES SYSTEM

• 105 Grad drehbare Lamellen
• Starkes und langlebiges Aluminiummaterial 1. Qualität
• Füllmaterial kann zur Wärme- und Schalldämmung eingesetzt werden
• Dank der Rillen in den Lamellen fließt Wasser in die Seitenrillen

Wärmedämmung und Schalldämmung werden mit Polyurethanschaum-Füllstoff versehen, der optional in das Lamellenprofil aufgebracht wird.

Lamellenprofile können in ihrer eigenen Ex-Breite von 0° bis 105° Grad gedreht werden.Die Fernbedienung kann im gewünschten Winkel gestoppt werden, wodurch die Luftzirkulation im Raum gewährleistet und eine komfortablere Nutzung ermöglicht wird.

• Fußprofil
• Schienenprofil
• Dachrinne EK Profil
• Kleines Rinnenprofil
• Ray EK Profil
• Lamellenprofil
• Kleinbahnprofil

TECHNISCHE ANSCHLUSSPLÄNE

BIOKLIMATISCHE PERGOLA

BIOLOGISCHE VERBINDUNGSDIAGRAMME

1) Die im System verwendeten Aluminiumprofile haben die Eigenschaften 6063 – T6 F25 (7580 Briner Hardness).

2) Alle Profile kommen als elektrostatischer Ofen lackiert und verpackt auf die Baustelle.

3) Alle Zubehörteile werden als verzinkte und elektrostatische Ofenfarbe verpackt

4) Die bewegliche Dachabdeckung besteht aus Aluminiummetall.

5) Die Paneele arbeiten axial und können sich auf Wunsch zurückbewegen. (Diese Funktion ist wichtig, um gleichzeitig Belüftung und Beschattung vornehmen zu können)

6) Die Paneele müssen axial in einem maximalen Winkel von 105 Grad geöffnet sein. (Wichtig, um Sonnenlicht von der Fassade zu entfernen)

7) Das Nutdetail ist aus Aluminium und so konzipiert, dass es nicht herausragt. Wasser tritt aus den Trägerfüßen aus.

8) Die Öffnungs-Schließ-Bewegung der Deckenabdeckung sollte per Fernbedienung erfolgen.

9) Integriert mit Automatisierungssystem, um Missbrauch zu verhindern.

10) Das bioklimatische System wird in Übereinstimmung mit allen saisonalen Bedingungen entworfen und produziert.

11) Der Zahnriemen sorgt für die Kraftübertragung zwischen Motor und Bewegungsmechanismus und ist einstellbar.

12) Vertikale Trägerprofile sind 16 cm x 14 cm Aluminium.

13) Flanschanschanschluss wird mit M12 gijon und M12 Chrom geschlossene Mutter hergestellt.

14) Die im System zu verwendenden Dochte sind EPDM.

15) Die zu verwendenden Silikone sind neutrales Silikon.

16) Bioklimatisches System hat 5 (fünf) Jahre Motor und 5 Jahre mechanische Garantie.

17) Horizontale Trägerprofile bestehen aus 12 cm x 18 cm' dem.

18) Systemmodule haben statische Eigenschaften, um 50kg + 25kg / m Streulast und 50kg / Rüttellast zu erfüllen.

19) Dank der speziellen Paneele, die in den Systemmodulen verwendet werden, ist es für die Belüftung bei Regenwetter ausgelegt und verfügt über einen Regenmodus, der mit der Steuerung gesteuert wird.

20) Die axiale Bewegung der Aluminiumplatten im System ist getrennt, die Umgruppierungsbewegung wird durch separate Motoren bereitgestellt.

21) Das System kann sowohl flach als auch geneigt arbeiten.

22) Alle Schrauben, Bolzen, Mutternverbindungen, die in bioklimatischen Systemen verwendet werden, sind INOX rostfreies Chrommaterial.
